Вакуумный насос АВЗ 20Д: характеристики, преимущества, принцип работы

АВЗ – агрегат вакуумный золотниковый. Он предназначен для откачивания неагрессивных газовых смесей, паров и парогазовых веществ из любых вакуумных систем или их отдельных элементов. С его помощью создают низкую и среднюю вакуумную среду.

Вещества для откачивания этим агрегатом должны быть предварительно очищены от влаги и загрязнений. Этим обеспечена стабильная и долговечная работа оборудования. Его эффективно используют в вакуумных системах для создания предварительного разряжения.

Также АВЗ 20Д востребованы в таких областях промышленности:

• производстве пленочных покрытий практически любых материалов;
• изготовлении чистых материалов (металл, пластик и прочее);
• медицине;
• вакуумировании и других техпроцессах.

Установку относят к категории форвакуумного оборудования. Она может работать в комплексе с другими компрессорными агрегатами. Это дает возможность создавать сверхвысокую вакуумную среду.

АВЗ 20Д технические характеристики

Двухступенчатый агрегат позволяет создавать стабильный и глубокий вакуум. Его производительность достигает 20 л/с. Среди подобных компрессоров он выделяется высокой скоростью откачивания. При этом во время работы он не создает много шума. Вибрации корпуса практически отсутствуют.

Важно! Это означает, что перекачивание среды осуществляется без помех.

Корпус 20 Д АВЗ изготовлен из высокопрочной стали или серого чугуна. Эти материалы износостойкие, не способны вступать в реакцию с рабочими веществами. При длительном сроке эксплуатации оборудования, его необходимо отправлять на технический осмотр. Это поможет в дальнейшем избежать серьезных поломок.

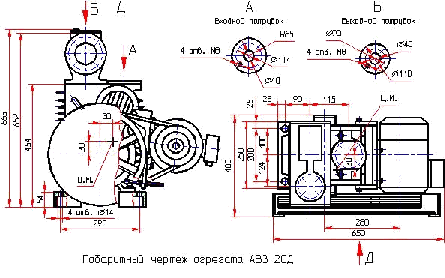

Описание конструкции АВЗ 20 Д:

• корпус;
• камеры;
• двигатель;
• маслоотделитель;
• входной и выходной патрубки;
• ремни;
• заглушки;
• шкивы.

Рабочие камеры в корпусе последовательно соединены друг с другом. Оборудование оснащают дополнительными устройствами, которые контролируют расход масляного вещества.

Преимущества АВЗ 20Д

Агрегат эффективно эксплуатируют в различных отраслях промышленности и медицине. Он отлично зарекомендовал себя в химической отрасли, а также производстве тонких пленочных покрытий.

Преимущества 20Д (АВЗ 20Д):

• Практичность – агрегат легко устанавливать даже при сложной схеме подключения к основной вакуумной системе.
• Износостойкость – поскольку насос с масляным уплотнением, его детали постоянно смазываются во время работы. Соответственно, он не нуждается в постоянном обслуживании.
• Долговечность – при соблюдении правил эксплуатации, компрессор прослужит не один год.
• Универсальность – с помощью агрегата перекачивают различные воздушные и паровые смеси.

Золотниковый насос 20 Д (Москва) подлежит ремонту практически при любой поломке. Отдельные части его конструкции, а также функциональные элементы можно найти в специализированных магазинах.

Насос АВЗ 20 Д и его принцип работы

В корпусе агрегата находится две рабочие камеры. В одной из них размещен плунжер. Он обеспечивает сжатие вещества, которое находится в роторной камере. Соответственно, рабочая среда изначально поступает в камеру с плунжером. Затем она двигается к трубопроводу.

Примечание. Предварительно она проходит масляный очиститель.

В это время эксцентрик насоса АВЗ вращается. Сжатая среда выводится из оборудования. На этом цикл работы оборудования не заканчивается. Новое рабочее вещество поступает во входную камеру. После этого оно двигается к плунжеру. И действие повторяется снова.

Особенности эксплуатации АВЗ 20

При работе оборудования необходимо избегать его перегрева. Для контроля этого процесса на корпусе установлены специальные датчики. Если они отсутствуют, можно подключить дополнительные манометры и вакуумметры.

АВЗ (Москва или другой город) не рекомендуется эксплуатировать для откачивания агрессивных веществ. Они могут вступать в реакцию с деталями оборудования, что приведет к его поломке. Агрегаты не предназначены для перекачивания жидкостей из герметичных емкостей.

АВЗ 20 запрещено использовать без охлаждения. В его корпусе предусмотрены отводы для воды к рабочим камерам. Уровень масла при работе должен всегда соответствовать установленным нормам. Они указаны в инструкции по эксплуатации.
